ขนาดเกลียว: M14 x 1.25
Rod Diameter: Ø3 mm
Length (Tip to Thread): 760 mm
หัวดอกจันทร์: 9.5 mm

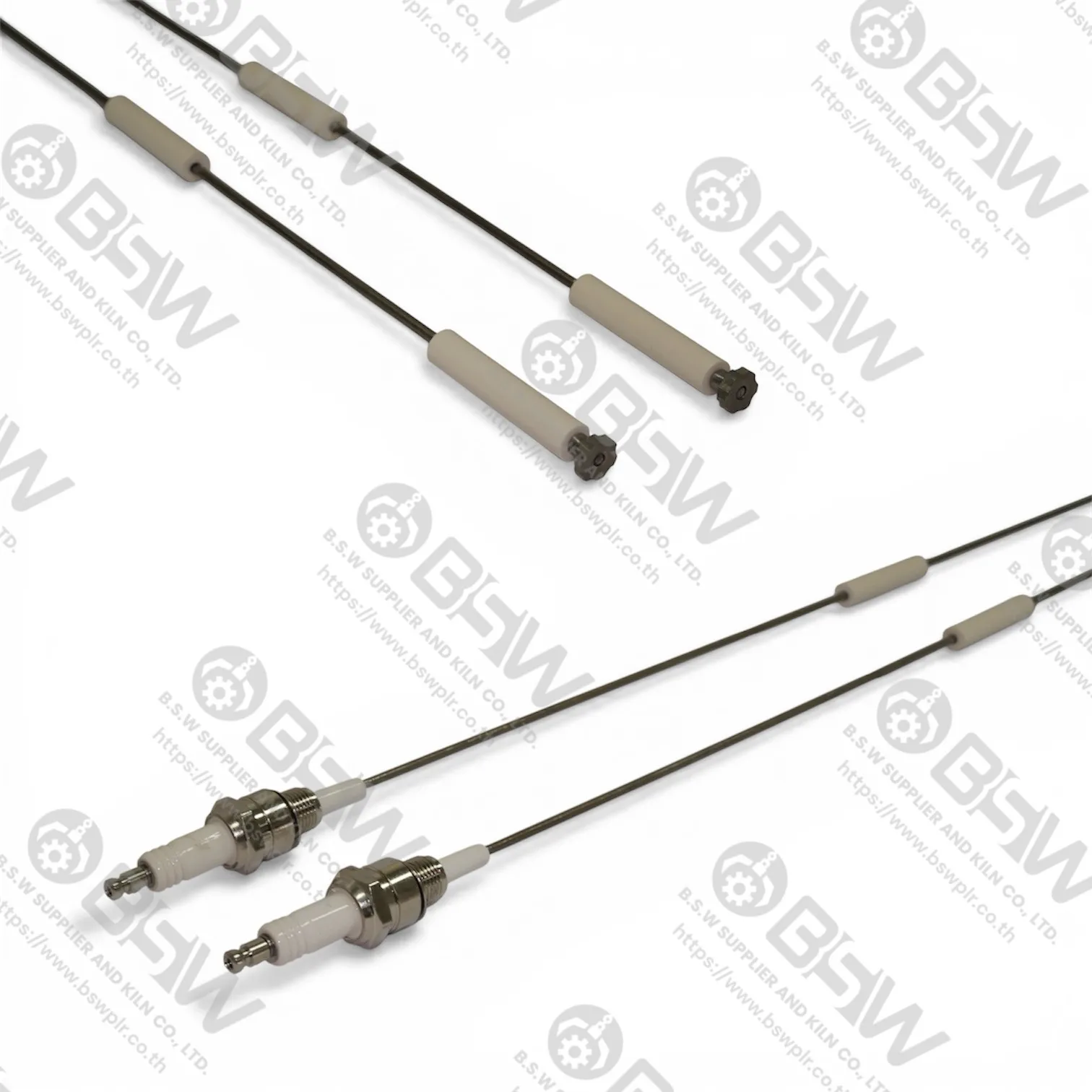

Flame Detector Rod
Flame Detector Rod เป็นอุปกรณ์ความปลอดภัยพื้นฐานในระบบเผาไหม้ (Combustion System) เช่น เตาอบอุตสาหกรรม บอยเลอร์ หรือระบบทำความร้อนขนาดใหญ่ ทำหน้าที่ยืนยันการมีอยู่ของเปลวไฟเพื่อป้องกันแก๊สสะสมจนระเบิด
หลักการทำงาน: Flame Rectification
อุปกรณ์นี้ทำงานโดยใช้หลักการที่เรียกว่า Flame Rectification การเปลี่ยนกระแสสลับเป็นกระแสตรงโดยใช้เปลวไฟ
- การส่งสัญญาณ: กล่องควบคุมจะส่งแรงดันไฟฟ้าสลับ (AC) ไปยังก้านโลหะ (Rod)
- การนำไฟฟ้า: เมื่อมีเปลวไฟ เปลวไฟจะทำหน้าที่เป็นตัวนำไฟฟ้าเนื่องจากมีไอออน (Ionization)
- การเปลี่ยนกระแส: เปลวไฟจะทำหน้าที่คล้าย “ไดโอด” ยอมให้กระแสไหลจากก้านไปยังตัวเบิร์นเนอร์ที่เป็นกราวด์ได้ดีกว่าไหลย้อนกลับ ทำให้กระแส AC เปลี่ยนเป็นกระแสตรง (DC) ขนาดเล็ก (หน่วยเป็นไมโครแอมป์)
- การตรวจสอบ: หากระบบตรวจพบกระแส DC นี้ จะถือว่ามีไฟติดจริง แต่ถ้าไฟดับ วงจรจะขาดทันที ระบบจะสั่งตัดการจ่ายแก๊สเพื่อความปลอดภัย
