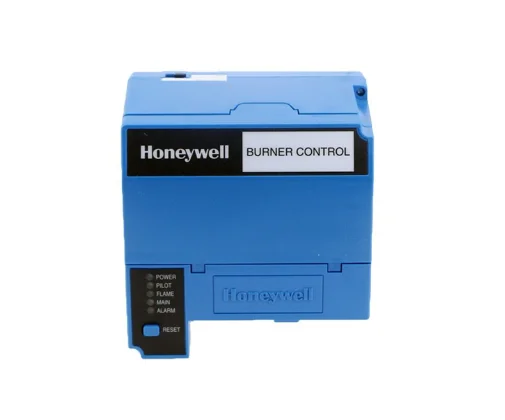

Honeywell Burner Control Module – EC7800 Series

Honeywell Burner Control – EC7800 Series ซีรีส์ EC7800 ของ Honeywell เป็น Burner Management System (BMS) แบบดิจิทัลที่ออกแบบมาสำหรับงานอุตสาหกรรมที่ต้องการ ความปลอดภัยสูง, ความยืดหยุ่นในการควบคุม และการตรวจสอบการทำงานแบบ Real-time โดยสามารถใช้งานร่วมกับ Flame Amplifiers, Sensors และ Modbus/Communication Modules เพื่อให้ระบบเผาไหม้มีความแม่นยำและตรวจสอบได้ตลอดเวลา

รายละเอียดทางเทคนิค EC7800 Series

• ผู้ผลิต: Honeywell
• ประเภท: Digital Burner Management System (BMS)
• แรงดันไฟฟ้า: 220–240 VAC, 50/60 Hz
• การตรวจจับเปลวไฟ:
• • Flame Rod
  • UV Sensor (C7027, C7035, C7044)
  • Infrared Sensors (บางรุ่น)
• การทำงาน:
  • Microprocessor-based Control → ควบคุมขั้นตอนการจุดระเบิดและการเผาไหม้
  • Lockout Function → ปิดระบบทันทีเมื่อ flame หายไปหรือผิดปกติ
  • Modbus/Communication → เชื่อมต่อกับระบบควบคุมอัตโนมัติ (PLC, SCADA)
  • Self-diagnostics → ตรวจสอบสถานะการทำงานและ fault codes
• มาตรฐาน: UL, CE, EN 298
• การติดตั้ง: DIN Rail หรือ Panel mounting

ฟังก์ชันการทำงาน

• Ignition Control: สั่งงาน Ignition Transformer
• Fuel Valve Control: เปิด–ปิดวาล์วก๊าซ/น้ำมันตามลำดับการทำงาน
• Flame Monitoring: ตรวจสอบเปลวไฟอย่างต่อเนื่อง
• Safety Shutdown: ปิดระบบทันทีเมื่อ flame หายไป
• Sequence Management: ควบคุมขั้นตอน Start-up และ Shut-down
• Communication: รองรับ Modbus RTU สำหรับการเชื่อมต่อกับระบบควบคุมกลาง

การใช้งานที่เหมาะสม

• Boilers (หม้อไอน้ำ) → ต้องการระบบควบคุมการเผาไหม้ที่ปลอดภัยและตรวจสอบได้
• Industrial Furnaces (เตาอุตสาหกรรม) → ใช้ในงานที่ต้องการ flame monitoring ที่แม่นยำ
• Process Heating Systems → ต้องการการควบคุมที่เสถียรและสามารถเชื่อมต่อกับระบบอัตโนมัติ
• Burner Systems → รองรับหัวเผาก๊าซและน้ำมันหลายประเภท

จุดเด่น

• Microprocessor-based Control → แม่นยำและเสถียร
• รองรับ Flame Sensor หลายประเภท → UV, Flame Rod, Infrared
• Modbus Communication → เชื่อมต่อกับ PLC/SCADA ได้ง่าย
• Self-diagnostics & Fault Codes → ตรวจสอบและแก้ไขปัญหาได้รวดเร็ว
• มาตรฐาน UL/CE/EN298 → เชื่อถือได้ด้านความปลอดภัย
